Многопозиционный компактный цилиндр свободного монтажа SOLH MD оснащен резьбовыми монтажными отверстиями на шести сторонах корпуса блока для установки без кронштейнов под любым углом. Он на 30–50 % тоньше стандартных круглых цилиндров, что позволяет размещать оборудование в узкой и высокой плотности. Пять подмоделей охватывают все рабочие режимы: стандартный одноштоковый MD двойного действия, одноштоковый MSD одностороннего действия (выдвижение пружины) / MTD (втягивание пружины), двухштоковый MDD с защитой от кручения и двухштоковый MDJ с регулируемым ходом. Размеры отверстий варьируются от 6 до 32 мм со стандартным ходом 5–60 мм. Каждое устройство оснащено встроенным передним резиновым буфером и двойными боковыми слотами для магнитных датчиков; суффикс-S означает встроенный постоянный магнит, совместимый с герконовыми переключателями CMSH/DMSH. Шток поршня оснащен встроенной самосмазывающейся втулкой, обеспечивающей плавную работу без масла. Варианты с двойным штоком исключают боковое отклонение от смещенных нагрузок, а MDJ оснащен задним регулировочным винтом для гибкой точной настройки хода. Широко применяется для легкого зажима, извлечения, обжатия и точного позиционирования миниатюрных приспособлений в 3C, полупроводниковом и общем малом автоматическом оборудовании.

Тонкий направляющий тонкий цилиндр SOLH CQM взаимозаменяем с SMC CQM/CDQM. Созданный на основе тонкой цилиндрической конструкции CQ2 со встроенными двойными параллельными направляющими стержнями, он сохраняет ту же длину корпуса, что и CQ2, и устраняет необходимость во внешних направляющих. Его сопротивление боковой нагрузке в 2–4 раза выше, чем у стандартных цилиндров CQ2, с допуском вращения штока поршня ≤±0,2°. Варианты включают немагнитный CQM, CDQM с магнитом и модель CQM-XB24 с длительным сроком службы. Оснащен резиновыми амортизаторами на обоих концах и обеспечивает работу без масла. Размеры отверстия φ12~100 мм, монтажные размеры совместимы с CQ2/CQS. Идеально подходит для прецизионного перемещения с коротким ходом и зажима приспособлений со смещенной нагрузкой в ​​автоматизации сборки электроники.

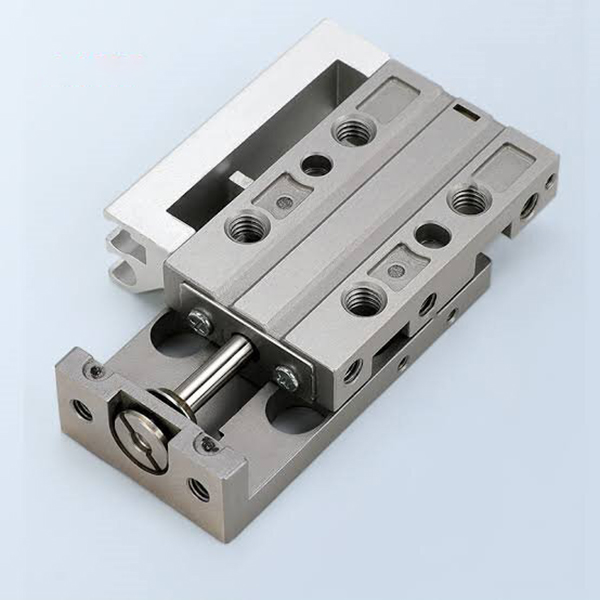

Сверхкомпактный высокоточный пневматический направляющий стол SOLH MXJ взаимозаменяем с серией SMC MXJ. Оснащенный встроенной шариковой линейной направляющей из нержавеющей стали, он обеспечивает точность параллельности 0,005 мм и точность повторного позиционирования ± 0,01 мм. Ультратонкий и легкий корпус поддерживает трехстороннее крепление сверху, снизу и сбоку. Он на 30–50 % меньше, чем у направляющих столов MXQ. Диаметр отверстия 4,5–16 мм, оснащен двусторонними резиновыми буферами и дополнительными металлическими ограничителями для регулируемого хода 0–5 мм. Симметричная конструкция позволяет заменять трубопроводы и датчики слева направо, что подходит для безмасляных чистых сред. Способен к стабильному высокочастотному короткоходовому движению, широко применяется для линейного движения микронного уровня в микроманипуляции 3C, оптическом контроле, миниатюрной сборке и компактном медицинском автоматическом оборудовании.

Сверхточный пневматический направляющий стол SOLH MXP взаимозаменяем с серией SMC MXP. Он имеет встроенный корпус из мартенситной нержавеющей стали и встроенную шариковую линейную направляющую, обеспечивающую параллельность хода 0,004 мм, погрешность вращения до ± 0,03 ° и точность повторного позиционирования ± 0,01 мм. Сверхузкий компактный корпус на 10–20 % тоньше моделей MXJ, поддерживает трехсторонний монтаж и переключаемые осевые/боковые трубопроводы. Диаметры отверстий φ6~16 мм оснащены стандартными резиновыми буферами, дополнительные металлические ограничители и гидравлические буферы доступны для φ8 и выше. Он поддерживает безмасляную чистую среду и стабильное высокочастотное возвратно-поступательное движение. Идеально подходит для станций автоматизации в ограниченном пространстве, требующих строгой точности движений, таких как оптический контроль, приклеивание чипов, сборка микрокомпонентов и медицинское оборудование премиум-класса.

Узкий компактный пневматический направляющий стол SOLH MXH взаимозаменяем с серией SMC MXH. Приводной двойной поршень и оснащенный циркулирующей шариковой направляющей, он имеет сверхузкий корпус, подходящий для плотной компоновки рядом друг с другом. Он отличается превосходной устойчивостью к смещению и скручиванию, допустимым крутящим моментом примерно в 6 раз больше, чем у традиционных направляющих MXU, точностью повторного позиционирования ± 0,02 мм и максимальным стандартным ходом до 60 мм. Поддерживая монтаж в 4 направлениях и 3-стороннюю трубную обвязку, он оснащен встроенным магнитом, совместимым с различными магнитными переключателями, двухсторонними резиновыми буферами и обеспечивает непрерывную работу без масла. Размеры отверстий φ6~20 мм широко используются для среднеточного длинноходового высокочастотного перемещения компонентов 3C и небольших пластиковых деталей под консольной или односторонней нагрузкой в ​​оборудовании автоматизации с ограниченным пространством.

Интегрированный пневматический направляющий стол высокой жесткости SOLH MXS полностью взаимозаменяем с серией SMC MXS. Он оснащен двухпоршневым приводом и направляющими с перекрестными роликами с предварительным натягом для движения с нулевым зазором, обеспечивая вдвое большую тягу, чем одноцилиндровые направляющие с тем же отверстием, и точность повторного позиционирования до ± 0,01 мм. Ультратонкая интегрированная конструкция экономит 30–50 % монтажного пространства по сравнению с разделенным цилиндром и комплектами внешних направляющих. Поддерживается трехсторонний монтаж с отверстиями для позиционирующих штифтов (снизу, сбоку и по оси). Размеры отверстия φ6–25 мм со стандартным ходом 10–150 мм, дополнительные регуляторы хода 0–5 мм. Встроенный магнит подходит для магнитных переключателей и обеспечивает работу без масла. Широко используется для высокожесткой и высокоточной линейной передачи в полупроводниках, прецизионной сборке 3C и станциях выравнивания оптических компонентов.

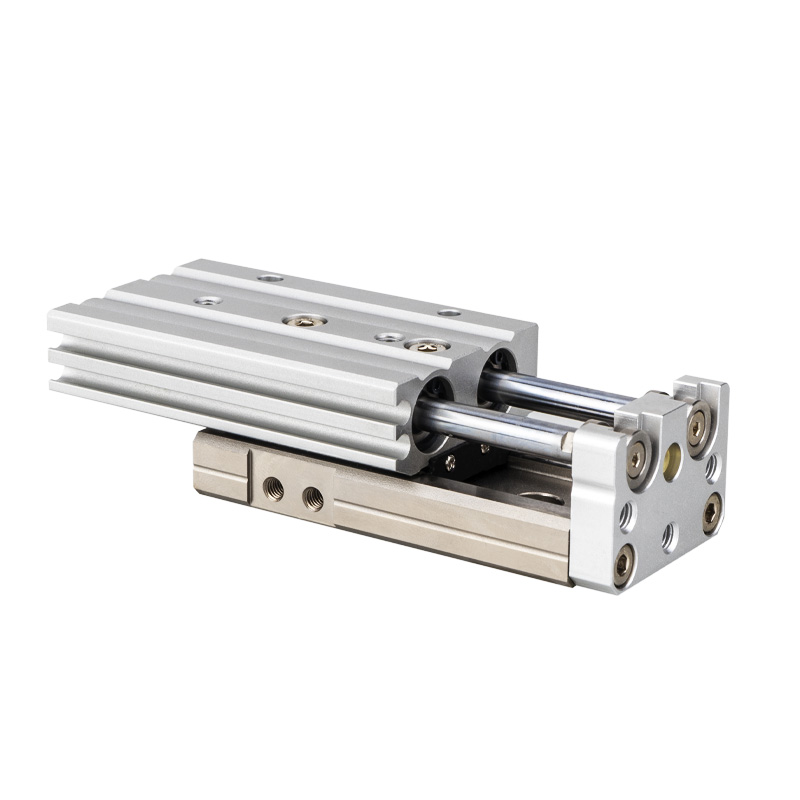

Экономичный пневматический направляющий стол SOLH MXQ взаимозаменяем с серией SMC MXQ. В нем используется двухпоршневой привод и шариковая направляющая с рециркуляцией без предварительного натяга, построенная как ультратонкий легкий интегрированный блок с меньшей высотой и меньшим весом, чем MXS, обеспечивающий точность повторного позиционирования ± 0,02 мм. Возможен трехсторонний монтаж с отверстиями для позиционирующих штифтов (снизу, сбоку и по оси). Размеры отверстия φ6–25 мм, стандартный ход 10–150 мм, дополнительные регуляторы хода 0–5 мм. Встроенный магнит подходит для магнитных переключателей и обеспечивает работу без масла. Являясь экономичным базовым линейным приводом, он подходит для проектов с ограниченным бюджетом и широко используется для высокочастотного перемещения небольших электронных и пластиковых деталей с небольшой нагрузкой, а также для автоматизированных сборочных линий стандартной точности.

Ультратонкий пневматический направляющий стол высокой жесткости SOLH Richge MXF взаимозаменяем с серией SMC MXF. Цилиндр и направляющая с поперечными роликами расположены параллельно, при этом высота корпуса уменьшена на 40% по сравнению с эквивалентными моделями MXS, что идеально подходит для оборудования автоматизации с ограниченным вертикальным зазором. Он поддерживает двойной монтаж сверху и снизу с отверстиями для позиционирующих штифтов, точность повторного позиционирования ± 0,02 мм, размеры отверстий φ8 ~ 20 мм и максимальный стандартный ход 100 мм. В стандартной комплектации оснащен двусторонними полиуретановыми буферами, дополнительными регуляторами хода X10/X11 и гидравлическими буферами. Встроенный магнит работает с магнитными переключателями и обеспечивает безмасляную работу в течение длительного цикла. Широко используется для передачи средней нагрузки с длинным ходом, например, для обработки модулей 3C, точного прессования и переключения станций.

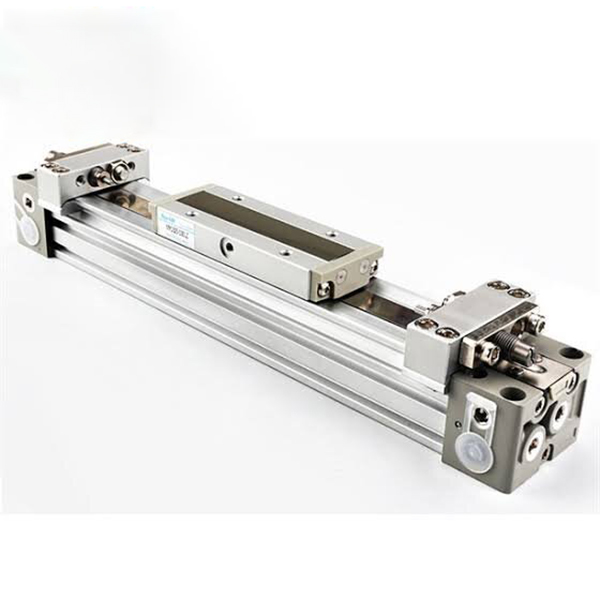

Базовый бесштоковый цилиндр SOLH MY1B с механическим соединением обеспечивает полную взаимозаменяемость с соответствующими моделями SMC. Оснащенный внутренним уплотнительным ремнем и внешним пылезащитным ремнем, он исключает внешний шток поршня, общая установочная длина которого близка к эффективному ходу, и экономит более 50% пространства по сравнению с цилиндрами с рулевой тягой. Размеры отверстий варьируются от φ10 до 100 мм с максимальным ходом до 5000 мм. Направляющий стол жестко соединен с поршнем, что обеспечивает превосходное сопротивление изгибу, что позволяет осуществлять непосредственный монтаж груза без вспомогательных направляющих при небольших нагрузках. Доступен трубопровод в четырех направлениях (спереди, сзади, сбоку, снизу); модели φ25~40 обеспечивают снижение веса на 17%. В стандартную комплектацию входят встроенные регулируемые воздушные подушки, дополнительные внешние гидравлические буферы и двусторонние регуляторы хода. Предварительно зарезервированные канавки подходят для магнитных переключателей серии D-M9, а работа без масла поддерживается в чистых мастерских. Классификация по грузоподъемности: φ10–20 для легких условий эксплуатации, φ25–40 для среднелегких условий эксплуатации, φ50–63 для средних условий эксплуатации, φ80–100 для тяжелых условий эксплуатации. Широко применяется при транспортировке материалов на большие расстояния, автоматическом срабатывании дверей, перемещении тяжелых заготовок при обработке и позиционировании с длинным ходом на нестандартных линиях автоматизации в качестве экономичного универсального решения для линейного привода.
