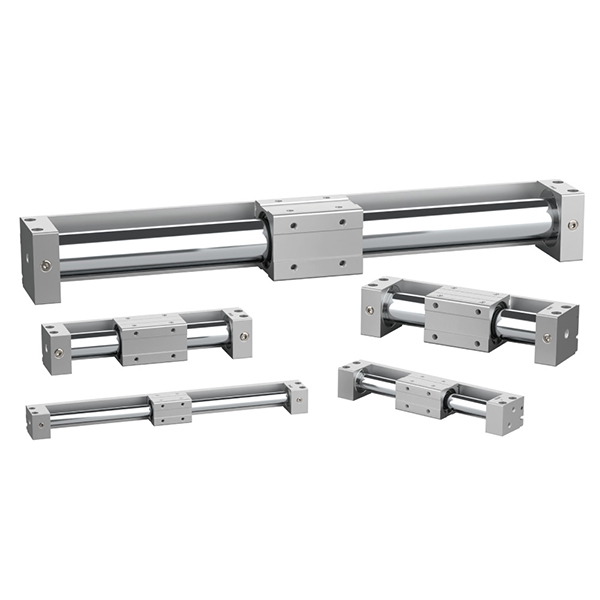

Бесштоковый цилиндр с магнитной муфтой SOLH CY3 представляет собой модернизированную версию серии CY1 с полной взаимозаменяемостью с аналогами SMC. В нем используется бесконтактный магнитный синхронный привод между внутренним поршнем и внешней кареткой салазок внутри полностью закрытого цилиндра, что обеспечивает нулевую утечку воздуха и работу без загрязнения. Размеры отверстий варьируются от φ6 до φ63 мм с максимальным ходом до 5000 мм, что сокращает занимаемую площадь на 50% по сравнению с обычными цилиндрами с рулевыми тягами. Доступны два варианта: базовый тип CY3B, требующий концевых кронштейнов и внешних направляющих во избежание эксцентричной нагрузки и магнитной развязки; Версия CY3R для прямого монтажа фиксируется непосредственно на основании оборудования, что позволяет сэкономить дополнительное монтажное пространство. Удлиненные износостойкие кольца снижают минимальное рабочее давление до 0,12 МПа. Стандартно имеются двухсторонние резиновые буферы, а дополнительная высокоскоростная версия X160 поддерживает максимальную скорость 1500 мм/с. В заранее установленные слоты можно установить магнитные переключатели D-M9 для обратной связи по положению. Стандартная безмасляная работа подходит для цехов без пыли в полупроводниковой, электронной, медицинской и пищевой промышленности. Он выдерживает легкие и средние нагрузки от 0,5 до 40 кг для перемещения заготовок на большие расстояния, срабатывания защитной дверцы и компактного длинноходового линейного перемещения в гигиенической автоматизации.

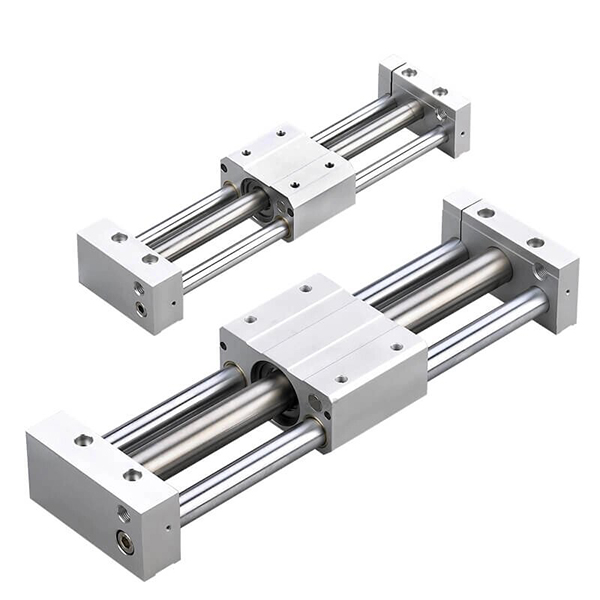

Серия SOLH CY1 — это классический экономичный бесштоковый цилиндр с магнитной муфтой, предшественник модернизированной серии CY3, полностью взаимозаменяемый по размерам с оригинальными продуктами SMC CY1. Он оснащен бесконтактным магнитным синхронным приводом и полностью закрытой конструкцией цилиндра с нулевой утечкой воздуха, подходящей для безмасляных чистых рабочих сред в электронной, медицинской и пищевой промышленности. Размеры отверстий варьируются от φ6 до 63 мм, стандартный ход до 1000 мм и максимальный удлиненный ход до 1500 мм при превосходных затратах. Доступны пять структурных версий: базовый тип CY1B, требующий внешних направляющих и концевых кронштейнов; CY1S со встроенными подшипниками скольжения для небольших нагрузок без дополнительных направляющих; Тип шарикоподшипника CY1L для плавного высокочастотного возвратно-поступательного движения; Высокоточная модель CY1H, обеспечивающая повторяющуюся точность позиционирования ±0,02 мм; Низкопрофильный тип CY1F с уменьшенной на 29% общей высотой для узкого вертикального пространства для установки. Минимальное пусковое давление составляет 0,18 МПа, оснащен стандартными двусторонними резиновыми буферами и дополнительными внешними гидравлическими буферами, совместимыми с магнитными переключателями D-M9 и D-A9 для обратной связи по сигналу положения. Он стоит меньше, чем серия CY3, и служит экономичным выбором для традиционной автоматизации с ограниченным бюджетом, включая перемещение материалов в чистых помещениях, привод защитных дверей и транспортировку заготовок на средние и большие расстояния при легких и средних нагрузках от 0,5 кг до 40 кг.

Бесштоковый цилиндр с магнитной муфтой серии SOLH RM взаимозаменяем с аналогами Airtac. Он оснащен бесконтактным магнитным синхронным приводом и полностью закрытой конструкцией цилиндра, обеспечивающей отсутствие утечек и работу без пыли, что подходит для безмасляных чистых сред в электронной, медицинской и пищевой промышленности. Размеры отверстий варьируются от φ10 до φ40 мм с максимальным ходом 2000 мм, работают в широком промышленном диапазоне температур от -20 ℃ до 70 ℃ и имеют минимальное пусковое давление 0,15 МПа. Доступны четыре конструктивных варианта: базовый тип RMS без встроенных направляющих, требующий внешних направляющих и концевых кронштейнов с наименьшими затратами; Стандартный тип RMT с двойными направляющими и подшипниками скольжения для выдерживания обычных боковых нагрузок без дополнительных направляющих для облегчения установки; Прецизионная версия RMTL с удлиненными высокоточными направляющими, обеспечивающими повторяющуюся точность позиционирования ±0,1 мм; Усиленные направляющие RMH для тяжелых условий эксплуатации с высокой противоотклоняющей способностью для независимой нагрузки. Стандартные двухсторонние резиновые буферы оснащены дополнительными регулируемыми буферами и внешними гидравлическими буферами для стабильного движения со скоростью до 500 мм/с. Дополнительные комплекты магнитных переключателей соответствуют датчикам D-M9 для обратной связи по сигналу положения. Встроенные направляющие сокращают дополнительные затраты на приобретение и сборку внешних линейных направляющих. Он обеспечивает выдающиеся экономические показатели по сравнению с сериями SMC CY1 и CY3, широко используемыми при транспортировке материалов на большие расстояния, срабатывании защитных дверей и компактной модернизации обычных цилиндров рулевой тяги на среднебюджетных автоматизированных производственных линиях.

Ультракомпактный мини-цилиндр с направляющими стержнями SOLH MGJ полностью взаимозаменяем со стандартными продуктами SMC, разработанными исключительно для миниатюрной автоматизации. Он поставляет только два небольших диаметра отверстия φ6 мм и φ10 мм со сверхкоротким ходом от 5 мм до 20 мм. Встроенные двойные направляющие стержни и встроенная направляющая рама обеспечивают сверхточную защиту от вращения в пределах ±0,1°, предотвращая угловое смещение во время зажима и сборки микрокомпонентов. Чрезвычайно легкая конструкция весит всего 27,3 г для модели MGJ6-5. Двойные монтажные поверхности (нижняя и задняя стороны), а также односторонние централизованные трубопроводы и проводка упрощают аккуратную компоновку для плотного размещения нескольких цилиндров. Благодаря безмасляной, не требующей технического обслуживания конструкции с двухсторонними резиновыми буферами он поддерживает стабильное высокочастотное возвратно-поступательное движение в пределах -10℃~60℃. Широко применяется для прецизионного зажима электронных компонентов, позиционирования печатных плат, приведения в действие миниатюрных клапанов медицинских устройств, подъема иглы для отбора проб, регулировки микросмещения в чистых полупроводниковых мастерских и точной настройки оптических линз. По сравнению со стандартными компактными цилиндрами MGP, он имеет значительно уменьшенные габаритные размеры, идеально удовлетворяя требованиям микротяги, ограниченного пространства для установки и высокоточного позиционирования с защитой от вращения, предъявляемого миниатюрной автоматикой.

Тонкий и компактный цилиндр с направляющим стержнем серии SOLH MGP взаимозаменяем по размерам с оригинальными продуктами SMC. Он имеет интегрированную конструкцию цилиндра, двойных направляющих стержней и прецизионных подшипников со встроенным сопротивлением кручению и высокой боковой нагрузкой без внешних направляющих аксессуаров. Его плоская тонкая конструкция снижает вес на 17–24 % по сравнению с обычными цилиндрами и идеально подходит для компактных операций автоматизации, таких как прессование, позиционирование, подъем и перемещение заготовок. Три подтипа, классифицированные по подшипникам, охватывают различные условия работы: MGPM с металлическими скользящими втулками отличается превосходной износостойкостью и пыленепроницаемостью для тяжелых боковых нагрузок и пыльной циклической работы на низких скоростях; Шариковые втулки MGPL обеспечивают сверхнизкое трение и плавное движение для частого и высокоскоростного возвратно-поступательного движения; Высокоточные шарикоподшипники MGPA с нулевым зазором обеспечивают точность предотвращения вращения до ±0,01 мм для точной установки и калибровки. Размеры отверстий варьируются от φ12 до 100 мм со стандартным ходом 5–300 мм. В стандартную комплектацию входят двухсторонние резиновые буферы, а буферы на воздушной подушке AZ являются дополнительными для отверстий диаметром более 20 мм и предназначены для поглощения сильных ударов во время высокоскоростного тяжелого движения. Встроенные слоты поддерживают прямую установку магнитных выключателей D-M9, A93 без дополнительных кронштейнов для аккуратной проводки. Рабочее давление варьируется от 0,12 МПа до 1,0 МПа с минимальным давлением срабатывания 0,1 МПа при температуре окружающей среды -10℃~60℃. Широко используемый для позиционирования и прессования электронных печатных плат, подъема контрольных приспособлений, подачи упаковки и общего автоматического ограничительного зажима, он действует как универсальный интегрированный пневматический привод с управляемым управлением.

Ультратонкий интегрированный цилиндр с направляющим стержнем серии SOLH MGQ полностью взаимозаменяем с оригинальными спецификациями SMC. Интегрированная конструкция цилиндра и направляющих стержней сокращает общую толщину на 50% по сравнению с обычными направляющими цилиндрами, что значительно экономит место для установки. Он охватывает размеры отверстий φ12–100 мм и стандартный ход 25–250 мм и предлагается в двух конфигурациях: подшипники скольжения из углеродистого сплава MGQM и высокоточные шарикоподшипники MGQL. Симметричная конструкция с двойным направляющим стержнем обеспечивает исключительную устойчивость к поперечной нагрузке, прогибу и кручению. Версия с шарикоподшипником MGQL обеспечивает точность предотвращения вращения ±0,04°~±0,08°, тогда как тип подшипника скольжения MGQM отличается превосходной износостойкостью, пыленепроницаемостью и экономическими преимуществами для тяжелых условий эксплуатации в пыльных условиях. Стандартные конфигурации включают встроенные магнитные кольца, двухсторонние резиновые буферы и работу без масла и обслуживания. Опциональный высокотемпературный вариант XB6 стабильно работает при температуре до 150 ℃. На корпусе цилиндра имеется несколько монтажных отверстий; Магнитные переключатели можно устанавливать с четырех сторон для отверстий диаметром ≥32 мм, а фланцы/кронштейны для ножек поддерживают многоугольную сборку. Благодаря минимальному рабочему давлению 0,1 МПа он широко используется для позиционирования и подъема стопоров конвейерных линий, извлечения и обжатия печатных плат в электронике 3C, приведения в действие ворот упаковочного оборудования и подъемных приспособлений. Он заменяет отдельный цилиндр и внешние направляющие для упрощения механической конструкции. По сравнению со стандартной серией MGP и сверхмощной серией MGG, MGQ имеет самый тонкий профиль и оптимальные характеристики для высокоточной работы в ограниченном пространстве установки.

Цилиндр с длинноходовым направляющим штоком серии SOLH MGG взаимозаменяем по размерам с эквивалентными цилиндрами SMC для тяжелых условий эксплуатации. Имеющий круглый ствол и расположенные снаружи двойные направляющие стержни с большим размахом, он обеспечивает высочайшую жесткость конструкции. Его боковая нагрузка в три раза выше, чем у обычных цилиндров с направляющими, что позволяет избежать провисания штока поршня при длинных ходах и структурных прогибов при эксцентрических тяжелых нагрузках. Размеры отверстий варьируются от φ20 до 100 мм в двух вариантах: подшипники скольжения MGGM из углеродистого сплава и высокоточные шарикоподшипники MGGL. Максимальный стандартный ход достигает 1300 мм, что значительно превышает предел хода серий MGP и MGQ. Двусторонние встроенные гидравлические буферы входят в стандартную комплектацию и поглощают огромную энергию удара, возникающую во время работы на больших расстояниях на высокой скорости, эффективно снижая шум и защищая оборудование. Подшипники скольжения MGGM отличаются превосходной износостойкостью и ударопрочностью при работе в тяжелых условиях эксплуатации в пыльных условиях и при интенсивных остановках конвейерной линии; Шариковые подшипники MGGL обеспечивают сверхнизкое трение и плавное движение с максимальной точностью предотвращения вращения до ±0,02°, что идеально подходит для высокоточного позиционирования с длинным ходом и высокоскоростного циклического движения. Разделенная модульная конструкция позволяет осуществлять раздельную разборку и замену цилиндра и направляющей в сборе, что снижает затраты на техническое обслуживание. Доступные формы монтажа включают базовый монтаж на поверхность и установку на переднем фланце; Дополнительные опции включают регулировку хода J-типа (диапазон регулировки 0–50 мм) и высокотемпературный вариант XB6, стабильно работающий в диапазоне от -10 ℃ до 150 ℃. В стандартную комплектацию входят встроенные магнитные кольца с разнонаправленными канавками для гибкой установки магнитного переключателя. Диапазон рабочего давления 0,1~1,0 МПа с максимальной скоростью вращения до 1000 мм/с. Широко применяемый для вертикальных подъемных платформ, перемещения тяжелых поддонов на большие расстояния, позиционирования упоров для тяжелых условий эксплуатации и выталкивания больших зажимных приспособлений, он заменяет комбинированное решение, состоящее из обычных цилиндров и отдельных тяжелых направляющих стоек, для упрощения механической конструкции и служит предпочтительным пневматическим приводом для автоматизированных систем с тяжелыми нагрузками, большими перемещениями и высокими ударными нагрузками.

Низкопрофильный цилиндр направляющего стола SOLH MGF полностью взаимозаменяем с соответствующими аналогами SMC. Разработанный со встроенной концентрической направляющей втулкой большого диаметра, он устраняет ограничение направления традиционных цилиндров с двойным направляющим стержнем и обеспечивает равномерную защиту от отклонения на 360° при эксцентрических нагрузках. Его общая высота установки уменьшена на 15–20 % по сравнению с серией MGQ, что обеспечивает ультраплоскую компактную компоновку. Доступные размеры отверстий: φ40, φ63, φ100 мм со стандартным коротким ходом в диапазоне от 30 мм до 100 мм, оптимизированным для работы в тяжелых условиях с коротким ходом. Встроенные стопорные штифты обеспечивают чрезвычайно высокий допустимый крутящий момент до 409 Н·м для модели φ100, стабильный при эксцентрической силе со всех направлений без заклинивания или смещения, с максимальной точностью предотвращения вращения ±0,05°. Поддерживается двунаправленный монтаж сверху и снизу; Т-образные пазы на трех сторонах корпуса позволяют установить магнитный переключатель с четырех сторон. Оборудованы стандартные двухсторонние резиновые буферы и работа без масла и обслуживания. Версия с 10 префиксами и низким содержанием пыли отвечает строгим требованиям мастерских по производству полупроводников, 3C-электроники и медицинских мастерских. Примерно на 15% легче обычных конструкций, он широко используется для подъема заготовок, выброса зажимных приспособлений, индексации станции и перемещения тяжелых грузов на короткие расстояния, являясь идеальным компактным пневматическим приводом, требующим всенаправленной защиты от отклонения и высокого крутящего момента в ограниченном пространстве для установки.

Трехосный цилиндр с направляющим стержнем серии SOLH TC является прямой заменой серии SMC MGP. Он имеет интегрированную трехосную конструкцию, состоящую из двух направляющих стержней и центрального поршневого штока, обладающую сверхвысокой жесткостью. Его сопротивление кручению и боковая нагрузка более чем в два раза выше, чем у обычных цилиндров с двумя направляющими штоками, что эффективно предотвращает отклонение и позиционное смещение. Доступные размеры отверстий варьируются от φ6 мм до 100 мм с двумя вариантами сердечника: прецизионный шарикоподшипник TCL обеспечивает сверхнизкое трение и плавное движение для высокочастотного подъема и точного позиционирования; Подшипник скольжения из латунного сплава TCM обладает превосходной износостойкостью и ударопрочностью при тяжелых нагрузках, пыльной среде и операциях остановки конвейерной линии. Стандартный ход составляет от 5 мм до 500 мм. Дополнительные конфигурации включают регулировку хода J-типа (максимальный диапазон регулировки 50 мм) и высокотемпературную версию -T, стабильно работающую в диапазоне от -20 ℃ до 120 ℃. Стандартные конфигурации включают встроенные магнитные кольца, двухсторонние резиновые буферы и работу без масла и обслуживания. Встроены разнонаправленные монтажные отверстия и четырехсторонние пазы для магнитных переключателей, а двойные воздушные отверстия сверху и сбоку обеспечивают гибкую компоновку трубопроводов. Аксессуары для фланцев и опорных кронштейнов обеспечивают универсальную ориентацию установки. Рабочее давление варьируется от 0,1 МПа до 1,0 МПа, а отверстия для эталонного позиционирования обеспечивают надежную точность повторения. Этот интегрированный привод, широко используемый при подъеме стопора конвейера, манипулировании и обжатии печатных плат в 3C-электронике, приведении в действие упаковочных ворот, выталкивании зажимных приспособлений и приведении эксцентрикового груза, устраняет необходимость в отдельных внешних направляющих узлах, упрощая механическую конструкцию и обеспечивая превосходные экономические показатели для миниатюрных прецизионных станций и общей автоматизации для средних и тяжелых условий эксплуатации.
